GeoWebCache的配置与使用

by · 2019-04-02

最近在做一个开源GIS的demo的工作，工作中涉及到了地图瓦片，选取的开发环境是geoserver+openlayers，那么地图瓦片自然而然也 就使用geowebcache，geowebcache就相当于是openlayer和geoserver之间的中介，首先，geowebcache会根 据你的配置信息，把相应的地图图层切好图，存放在磁盘中，然后在使用openlayer加载地图服务的时候，把地图服务的地址指向 geowebcache，geowebcache接收到这些请求后，会根据请求的位置和比例尺在切片目录中找到对应的瓦片，然后返回给你，省去了动态生成
地图的过程，速度大幅度提高，而且由于请求的图片资源是事先生成好的，浏览器加载这些图片之后，下一次再去请求同样的图片，就会从浏览器的缓存中拉去，速 度进一步提高！

下面说一下geowebcache的配置使用。首先下载war包，在tomcat中解压后，会在WEB-INF目录下找到一系列配置文件，先找到web.xml，然后在web-app根元素下添加：



  1. <context-param>
  2.     <param-name>GEOWEBCACHE_CACHE_DIR</param-name>
  3.     <param-value>D:/data/cache</param-value>
  4. </context-param>

param-value的值就是你要存放geowebcache瓦片的位置，配置好这里，重启tomcat，你会发现在你的瓦片目录下生成了一些文件，其中就有geowebcache.xml，这个文件是geowebcache配置的关键所在，以下是这个文件的配置信息：

  1. <?xml version=“1.0” encoding=“utf-8”?>
  2. <gwcConfiguration xmlns:xsi=“http://www.w3.org/2001/XMLSchema-instance”
  3.   xmlns=“http://geowebcache.org/schema/1.5.3”
  4.   xsi:schemaLocation=“http://geowebcache.org/schema/1.5.3 http://geowebcache.org/schema/1.5.3/geowebcache.xsd”>
  5.   <version>1.5.3</version>
  6.   <backendTimeout>120</backendTimeout>
  7.   <serviceInformation>
  8.     <title>GeoWebCache</title>
  9.     <description>GeoWebCache is an advanced tile cache for WMS servers.It supports a large variety of protocols and
  10.       formats, including WMS-C, WMTS, KML, Google Maps and Virtual Earth.</description>
  11.     <keywords>
  12.       <string>WFS</string>
  13.       <string>WMS</string>
  14.       <string>WMTS</string>
  15.       <string>GEOWEBCACHE</string>
  16.     </keywords>
  17.     <serviceProvider>
  18.       <providerName>lzugis</providerName>
  19.       <providerSite>http://blog.csdn.net/gisshixisheng</providerSite>
  20.       <serviceContact>
  21.         <individualName>lzugis</individualName>
  22.         <positionName>GIS工程师</positionName>
  23.         <addressType>工程师</addressType>
  24.         <addressStreet>海淀区翠微路甲3号</addressStreet>
  25.         <addressCity>北京</addressCity>
  26.         <addressAdministrativeArea>海淀区</addressAdministrativeArea>
  27.         <addressPostalCode>010010</addressPostalCode>
  28.         <addressCountry>中国,China</addressCountry>
  29.         <phoneNumber>+81 189 1133 7984</phoneNumber>
  30.         <faxNumber>+81 189 1133 7984</faxNumber>
  31.         <addressEmail>niujp08@qq.com</addressEmail>
  32.       </serviceContact>
  33.     </serviceProvider>
  34.     <fees>NONE</fees>
  35.     <accessConstraints>NONE</accessConstraints>
  36.   </serviceInformation>
  37.
  38.   <gridSets>
  39.     <!– Grid Set Example, by default EPSG:900913 and EPSG:4326 are defined –>
  40.     <gridSet>
  41.       <!– This does not have to be an EPSG code, you can also have multiple gridSet elements per SRS –>
  42.       <name>EPSG:4326</name>
  43.       <srs>
  44.         <number>4326</number>
  45.       </srs>
  46.       <extent>
  47.         <coords>
  48.           <double>73.45100463600005</double>
  49.           <double>18.16324718800007</double>
  50.           <double>134.976797647</double>
  51.           <double>53.53194315200005</double>
  52.         </coords>
  53.       </extent>
  54.       <scaleDenominators>
  55.         <double>25000000</double>
  56.         <double>1000000</double>
  57.         <double>100000</double>
  58.         <double>25000</double>
  59.       </scaleDenominators>
  60.       <tileHeight>256</tileHeight>
  61.       <tileWidth>256</tileWidth>
  62.     </gridSet>
  63.   </gridSets>
  64.
  65.   <layers>
  66.     <wmsLayer>
  67.       <name>china</name>
  68.       <mimeFormats>
  69.         <string>image/gif</string>
  70.         <string>image/jpeg</string>
  71.         <string>image/png</string>
  72.         <string>image/png8</string>
  73.       </mimeFormats>
  74.       <wmsUrl>
  75.         <string>http://200.200.200.220:8888/geoserver/wms</string>
  76.       </wmsUrl>
  77.       <wmsLayers>geoserver:china</wmsLayers>
  78.     </wmsLayer>
  79.   </layers>
  80. </gwcConfiguration>

配置好上面的信息之后，进入：http://localhost:8080/geowebcache/demo，点击”Reload
Configuration“重新读取配置信息,如下所示：


如果配置信息没错，你会发现，你所配置的图层信息已经显示在这个页面上了，点击“Seed
this layer”，然后你需要输入下面这些信息：


设置好，点submit就开始切图了。在资源管理器中打开，如下图：


配置完成以后，就是如何在地图中显示了，下面是显示的源代码：



  1. <pre name=“code” class=“html”><html xmlns=“http://www.w3.org/1999/xhtml”>
  2. <head>
  3. <meta http-equiv=“Content-Type” content=“text/html; charset=utf-8” />
  4. <title>china EPSG:4326 image/png</title>
  5. <link rel=“stylesheet” type=“text/css” href=“http://200.200.200.220/OpenLayers-2.12/theme/default/style.css”/>
  6. <style type=“text/css”>
  7.     body { font-family: sans-serif; font-weight: bold; font-size: .8em; }
  8.     body { border: 0px; margin: 0px; padding: 0px; }
  9.     #map { width: 100%; height: 100%; border: 0px; padding: 0px; }
  10. </style>
  11. <script type=“text/javascript” src=“http://200.200.200.220/OpenLayers-2.12/OpenLayers.js”></script>
  12. <script type=“text/javascript” src=“http://200.200.200.220/OpenLayers-2.12/lib/OpenLayers/Lang/zh-CN.js”></script>
  13. <script type=“text/javascript”>
  14.     var map, demolayer;
  15.     OpenLayers.DOTS_PER_INCH = 90.71428571428572;
  16.     OpenLayers.Util.onImageLoadErrorColor = ‘transparent’;
  17.     function init(){
  18.         var mapOptions = {
  19.             resolutions: [0.703125, 0.3515625, 0.17578125, 0.087890625, 0.0439453125, 0.02197265625,
  20.                 0.010986328125, 0.0054931640625, 0.00274658203125, 0.001373291015625, 6.866455078125E-4,
  21.                 3.4332275390625E-4, 1.71661376953125E-4, 8.58306884765625E-5, 4.291534423828125E-5,
  22.                 2.1457672119140625E-5, 1.0728836059570312E-5, 5.364418029785156E-6, 2.682209014892578E-6,
  23.                 1.341104507446289E-6, 6.705522537231445E-7, 3.3527612686157227E-7
  24.             ],
  25.             projection: new OpenLayers.Projection(‘EPSG:4326’),
  26.             maxExtent: new OpenLayers.Bounds(-180.0,-90.0,180.0,90.0),
  27.             units: “degrees”,
  28.             controls: []
  29.         };
  30.         map = new OpenLayers.Map(‘map’, mapOptions );
  31.
  32.         map.addControl(new OpenLayers.Control.PanZoomBar({
  33.                 position: new OpenLayers.Pixel(2, 15)
  34.         }));
  35.         map.addControl(new OpenLayers.Control.Navigation());
  36.         map.addControl(new OpenLayers.Control.Scale($(‘scale’)));
  37.         map.addControl(new OpenLayers.Control.MousePosition({element: $(‘location’)}));
  38.
  39.         demolayer = new OpenLayers.Layer.WMS(
  40.             “china”,”http://200.200.200.220:8080/geowebcache/service/wms”,
  41.             {layers: ‘china’, format: ‘image/png’ },
  42.             { tileSize: new OpenLayers.Size(256,256)}
  43.         );
  44.         map.addLayer(demolayer);
  45.         map.zoomToExtent(new OpenLayers.Bounds(73.45100463600005, 18.16324718800007,
  46.             134.976797647, 53.53194315200005)
  47.         );
  48.     }
  49. </script>
  50. </head>
  51. <body onLoad=“init()”>
  52.     <div id=“map”></div>
  53. </body>
  54. </html>

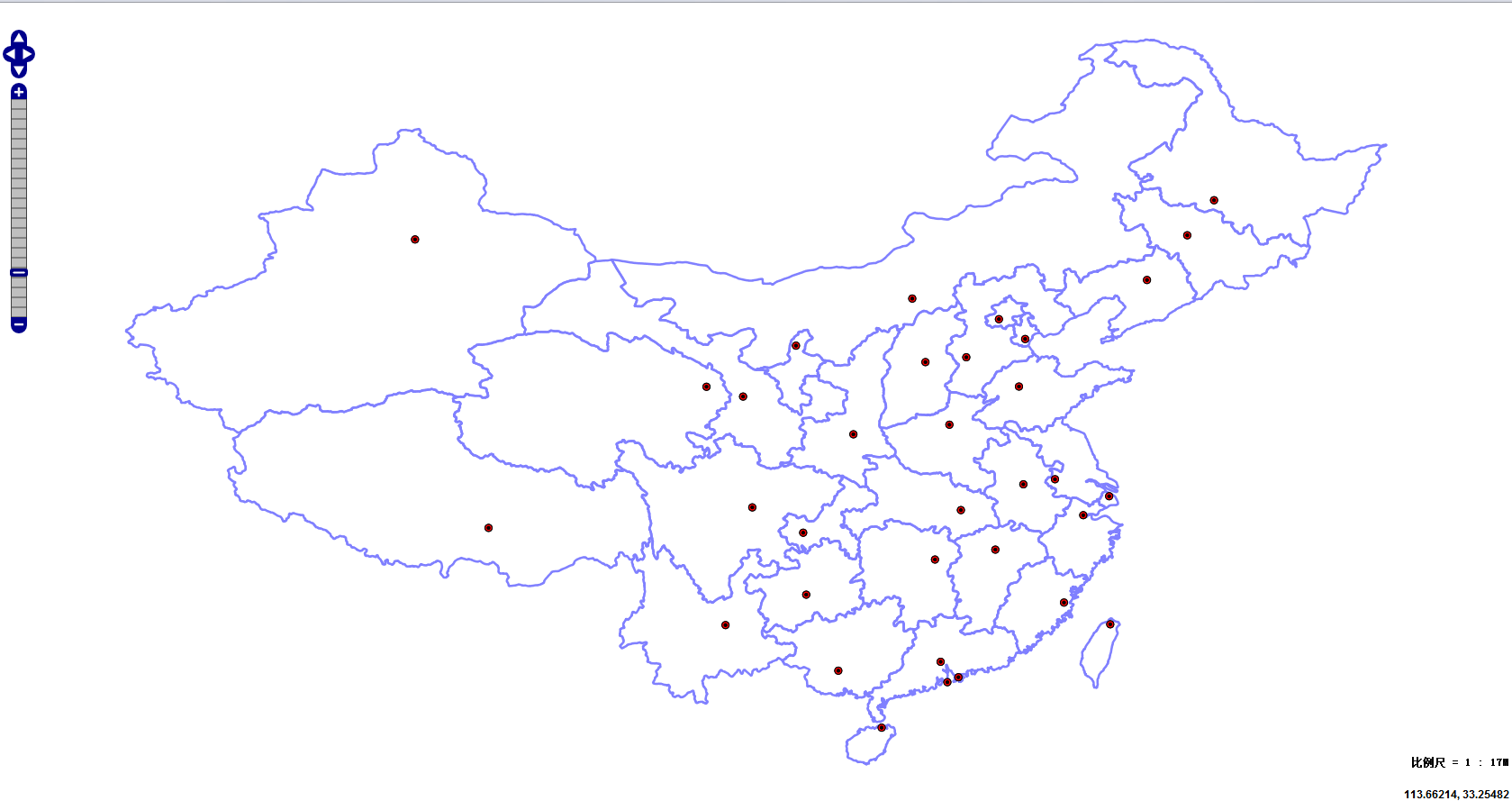

显示的结果如下：




附件：



或者我的百度网盘，地址：http://pan.baidu.com/s/1kTJt91l



转载自：https://blog.csdn.net/xiaohan2826/article/details/53860147
